製品説明

ホルダに液体を入れたカートリッジを装着して液体を加圧圧送するもので、ディスペンサ及びバルブ、液ダレ防止弁との組み合わせでシステムを構成します。
ホルダはステンレス製で下部にスリットがあり、残量が目視で確認できるようになっています。
カートリッジにニードルアダプタ(UNAシリーズ)や、チューブ継手、液だれ防止弁などを装着後、各種ニードルやチューブなどを取り付けて使用できます。また、オプションとしてカートリッジ内の残量が分かる液面センサー付ホルダもあります。

<特長>
●カートリッジに上キャップ(SCP-2)、先端プラグ(SCP-3、SCP-4)で蓋をすることによって、材料を入れたまま保管できます。

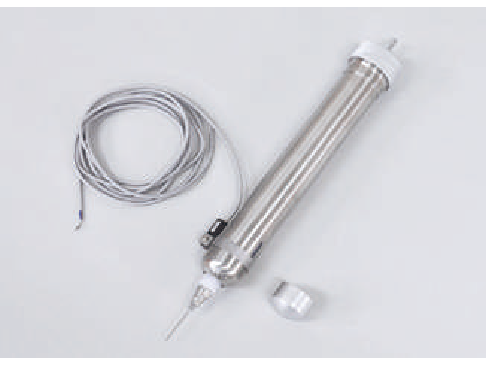

液面センサ付ホルダ SMH型

カートリッジ内の材料を検知して信号を出力するホルダシステムです。
●カートリッジ内にマグネットプランジャを入れる事で材料をきれいに掻き落とすと同時に、設定された場所でセンサが検知する磁気型近接スイッチです。自動化設備として使用できます。
●センサ位置は任意に設定でき、必要によっては複数個取り付ける事も可能です。
●適用材料は主に中高粘度材料で自然硬化しない材料です。

カートリッジホルダ SMHシリーズ

型式一覧

横にスライドしてください。横にスライドしてご覧ください
型式 品名 材質
SMH170N 170ccホルダ SUS304
SMH340N 340ccホルダ SUS304
SC170 170ccカートリッジ ポリエチレン
SC340 340ccカートリッジ ポリエチレン
SCP-1 プランジャ ポリエチレン
SCP-2 キャップ(上) ポリエチレン
SCP-3 ねじ込みプラグ ポリエチレン
SCP-4 差し込みプラグ ポリエチレン
