ハイバーポンプ

世界50ヶ国以上で使われている
高精度プランジャーポンプ

ハイバーポンプは、プランジャーポンプ(容積計量型ポンプ)のパイオニアとして、世界50ヶ国以上の国々で精密計量の用途に使用されています。特に電池の電解液注入用としては、世界中の電池メーカーで使用されており、電池業界ではグローバルスタンダードとなっています。

今では電池業界以外にも、食品・化粧品・医薬品・洗剤などの家庭用品の製造工程にも幅広く使用されています。

ハイバーポンプ

ハイバーポンプの種類と特徴

Bシリーズ CVタイプ エア駆動Air drive<エア駆動タイプ>

Air drive<エア駆動タイプ>
概要
ハイバーポンプエア駆動タイプは、高精度マイクロメータによる容積計量方式のため、高精度の吐出が可能です。
特長
・高精度マイクロメータにより簡易的に吐出量の変更ができます。
・吸引/吐出スピードを別々に調整できるため、最適の吐出条件を設定できます。
・接液部材質を豊富に取り揃えており、あらゆる液体の吐出に対応可能です。
・2種類のバルブ(チェックバルブ/ロータリーバルブ)があり、低粘度から高粘度の材料に対応可能です。

Bシリーズ CVタイプ エア駆動Motor drive<モーター駆動タイプ>

Motor drive<モーター駆動タイプ>
概要
モーター駆動タイプは、Bシリーズはステッピングモーター駆動、Hシリーズはサーボ制御のパルスモーター駆動を採用しています。
特長
・ハイバーポンプの駆動部をパルスモーター駆動(Hシリーズ)にすることでスピードが安定し、各設定を数値化することで再設定も容易に行えます。
・汎用パソコンでのデータ入力/管理が簡単に行えます。
・パソコンから各ポンプの設定と動作確認が行え、HシリーズはティーチングBOX(付属品)接続で、現場でのデータ変更や動作確認が容易に行えます。
・駆動部とコントローラが分離しているため、作業雰囲気から離れた場所で制御する事が可能で、メンテナンスも容易です。
・ストローク/スピード設定をパソコンや外部制御機器で行えます。

ハイバーポンプの構造原理

CV <チェックバルブ>

CV チェックバルブ 原理説明図

原理説明

プランジャーが後退することにより計量室内に負圧が生じ、IN側のチェックバルブが開いて、材料が計量室内に吸引されます。

この際OUT側のチェックバルブはスプリング圧によって閉じています。吸引された材料はマイクロメータで設定されたストロークまで計量され、次にプランジャーが前進して計量室内にある材料を押し出します。

この場合、IN側のチェックバルブは閉じ、OUT側のチェックバルブが開き、ノズルから吐出されます。

RV <ロータリーバルブ>

RV ロータリーバルブ 原理説明図

原理説明

基本的にはCVタイプと同じですが、吸引/吐出の切換部がロータリーバルブになっており、アクチュエータによりプランジャーの動きと同期して回転し、計量の場合はIN側と計量室がつながり、材料が吸引されます。

吐出時にはプランジャーが前進するタイミングにあわせ、ロータリーバルブが回転し、OUT側と計量室がつながり材料が吐出されます。

※RVタイプは高粘度材料に使用するため、材料のIN/OUTの位置がCV タイプとは逆になっています。

「ハイバーポンプ」ラインナップ

駆動タイプごとに様々な材料粘度/吐出量に対応できるよう幅広いラインナップが用意されております。

粘度・・・1~5,000mPa.s(CPS)
粘度・・・5,000~50,000mPa.s(CPS)

吐出量・・・~20cc
吐出量・・・~2,000cc

粘度 吐出量

Bシリーズ CVタイプ エア駆動エア駆動

Bシリーズ CVタイプ
エア駆動

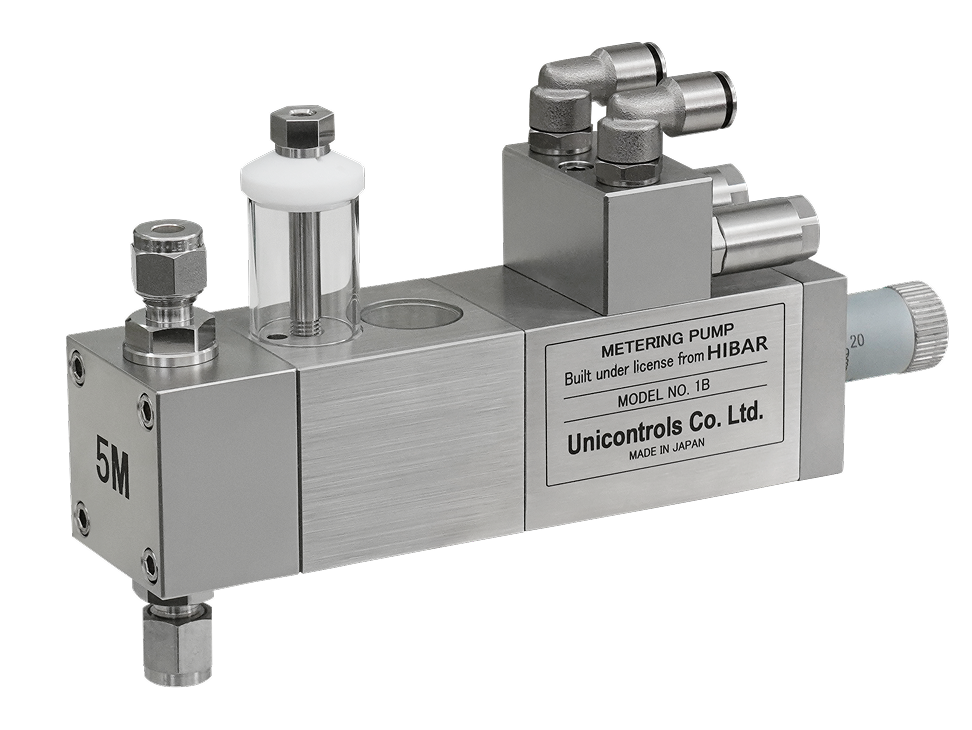

Bシリーズ CVタイプ エア駆動

Bシリーズ CVタイプ エア駆動モーター駆動

Bシリーズ CVタイプ
モーター駆動

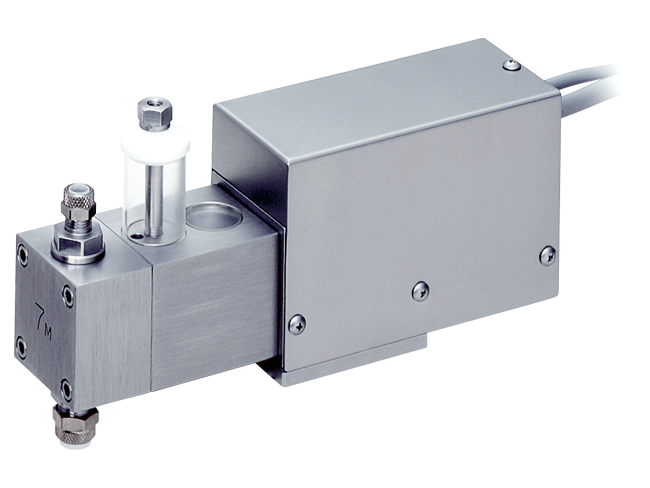

Bシリーズ CVタイプ モーター駆動
粘度 吐出量

Bシリーズ CVタイプ エア駆動エア駆動

Hシリーズ CVタイプ
エア駆動

Hシリーズ CVタイプ エア駆動

Bシリーズ CVタイプ エア駆動モーター駆動

Hシリーズ CVタイプ
モーター駆動

Hシリーズ CVタイプ モーター駆動
粘度 吐出量

Bシリーズ CVタイプ エア駆動エア駆動

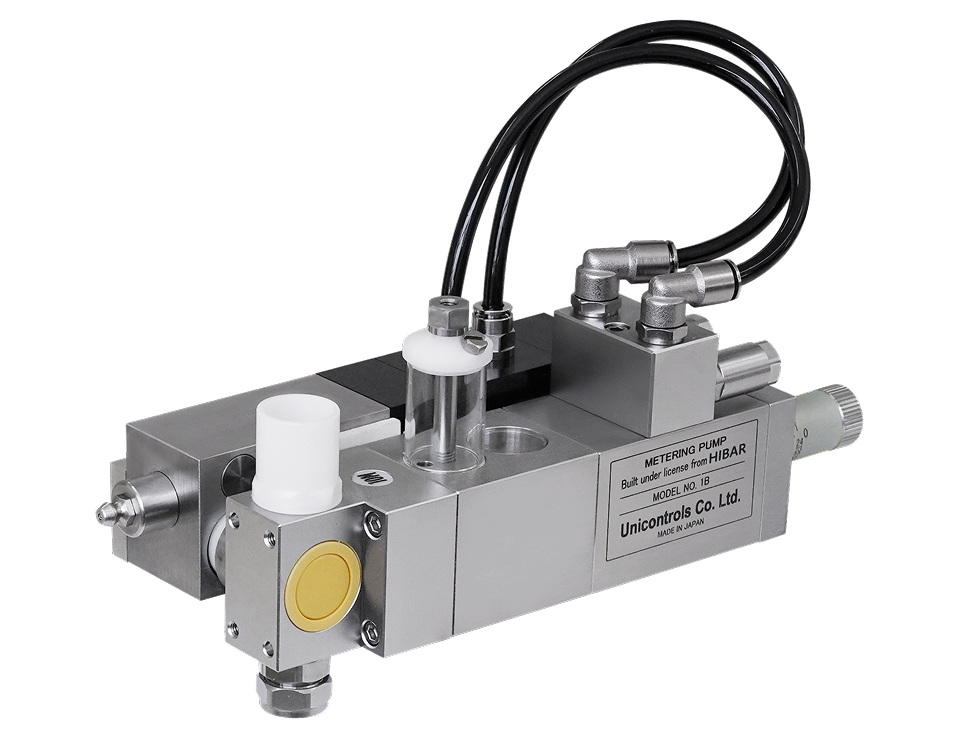

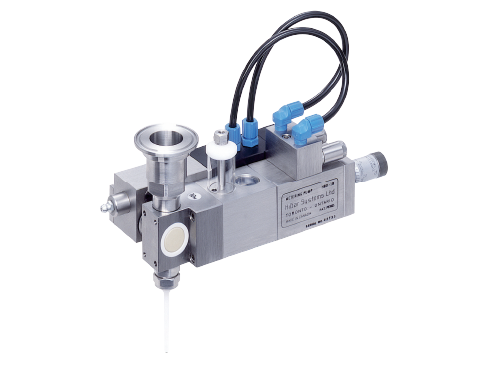

Bシリーズ RVタイプ
エア駆動

Bシリーズ RVタイプ エア駆動

Bシリーズ CVタイプ エア駆動モーター駆動

Bシリーズ RVタイプ
モーター駆動

Bシリーズ RVタイプ モーター駆動
粘度 吐出量

Bシリーズ CVタイプ エア駆動エア駆動

Hシリーズ RVタイプ
エア駆動

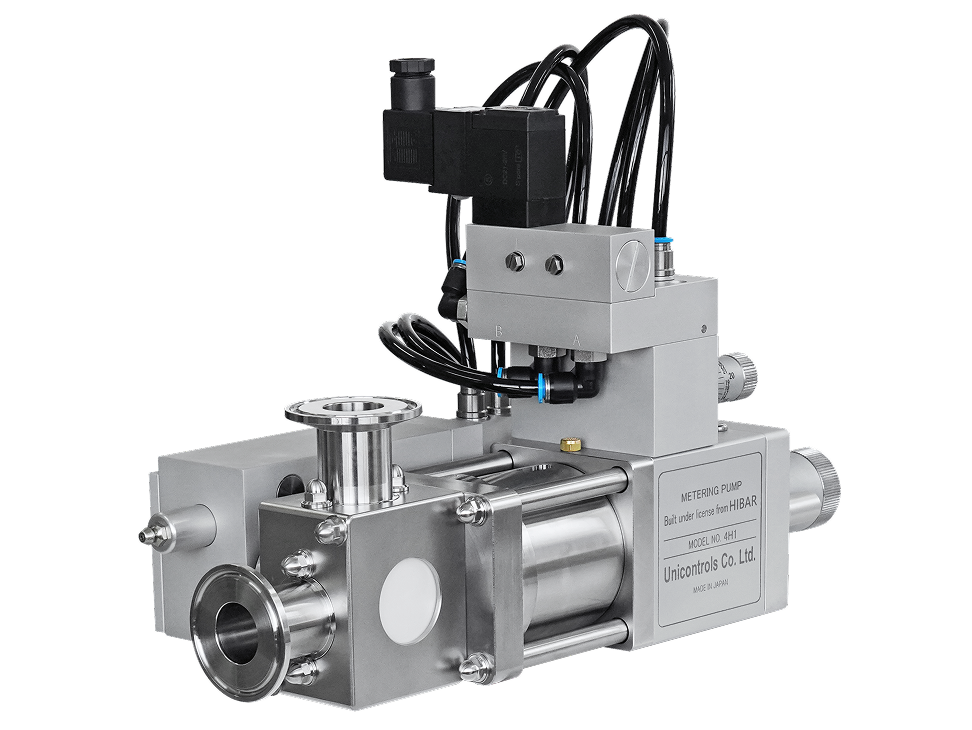

Hシリーズ RVタイプ エア駆動

Bシリーズ CVタイプ エア駆動モーター駆動

Hシリーズ RVタイプ
モーター駆動

Hシリーズ RVタイプ モーター駆動
Hシリーズ 電解液対応

Bシリーズ CVタイプ エア駆動エア駆動

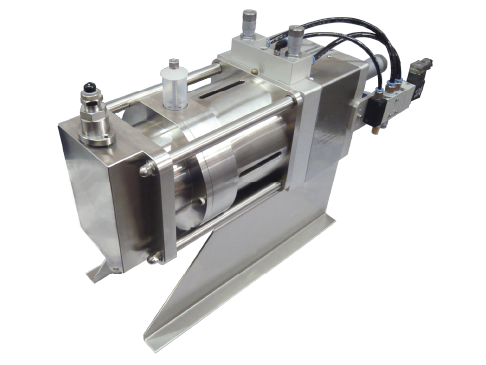

5H エアドライブタイプ
(ウェットカップ仕様)

5H エアドライブタイプ

Bシリーズ CVタイプ エア駆動モーター駆動

4H モータードライブタイプ
(ウェットカップ仕様)

4H モータドライブタイプ
ファーマポンプ(薬液充填用ポンプ)

Bシリーズ CVタイプ エア駆動エア駆動

エアドライブタイプ
(シールレス仕様)

エアドライブタイプ

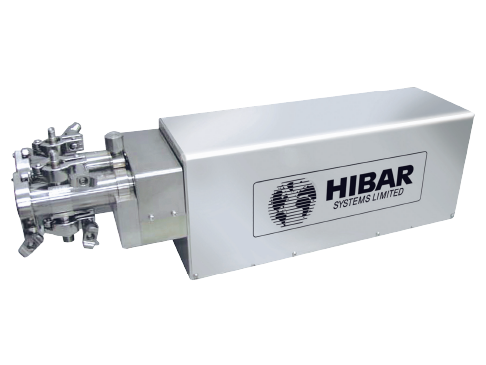

Bシリーズ CVタイプ エア駆動モーター駆動

モータドライブタイプ
(シールレス仕様)

モータドライブタイプ

オプション

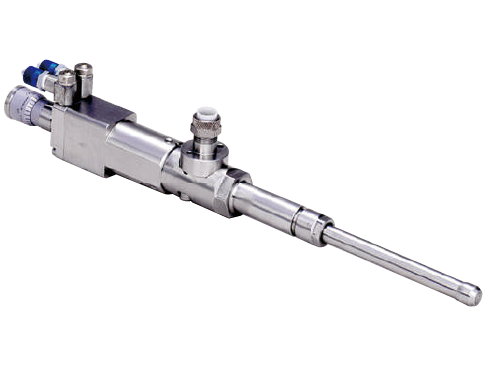

シャットオフノズル FT-1Rシリーズ

シャットオフノズルFT-1Rシリーズ

”糸を引く”液体やスラリー状の液体を、液ダレなしで吐出。

Bシリーズ エア駆動用コントローラ CP50

Bシリーズ エア駆動用コントローラ CP50

[エア駆動用]Bシリーズ用。

Hシリーズ エア駆動用コントローラ CV1

Hシリーズ エア駆動用コントローラ CV1

[エア駆動用]Hシリーズ用。

Hシリーズ エア駆動用コントローラ CV4

Hシリーズ エア駆動用コントローラ CV4

[エア駆動用]Hシリーズ用。

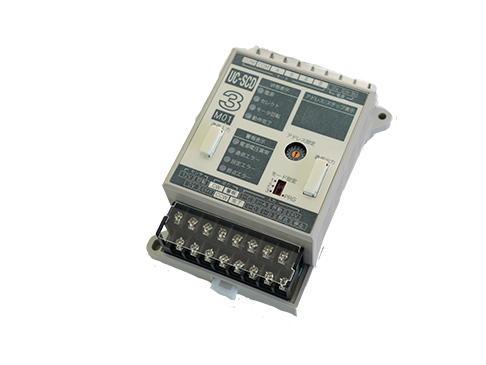

Bシリーズ モーター駆動用コントローラ

Bシリーズ モーター駆動用コントローラ

[モーター駆動]Bシリーズ用。

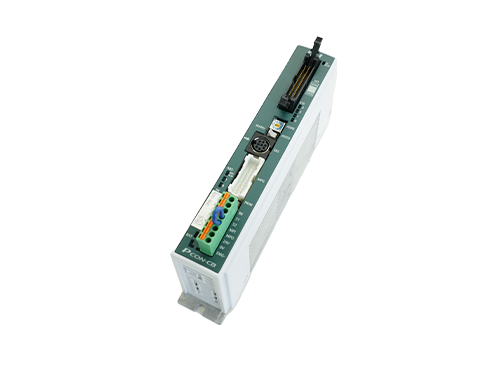

Hシリーズ モーター駆動用コントローラ

Hシリーズ モーター駆動用コントローラ

[モーター駆動]Hシリーズ用。

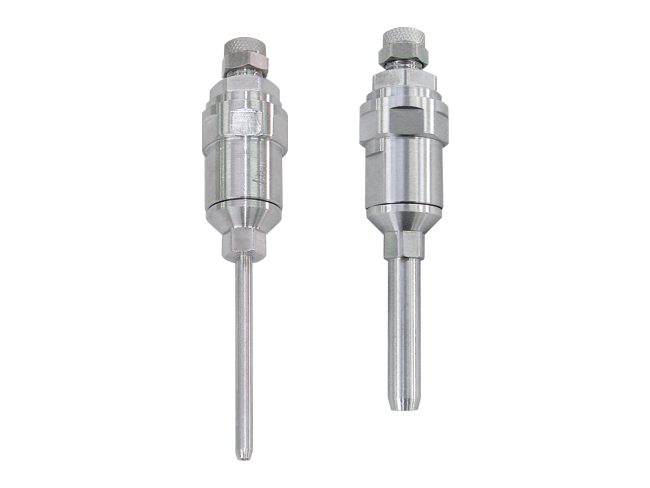

チェックバルブノズル

チェックバルブノズル

ノズル先端からの液だれ(低粘度液)を防止します。

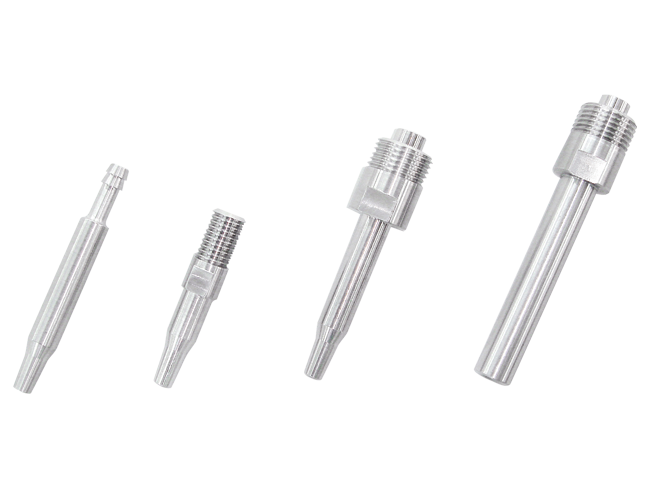

CVポンプ用ノズル

CVポンプ用ノズル

CV(チェックバルブ)ポンプ用のノズルです。

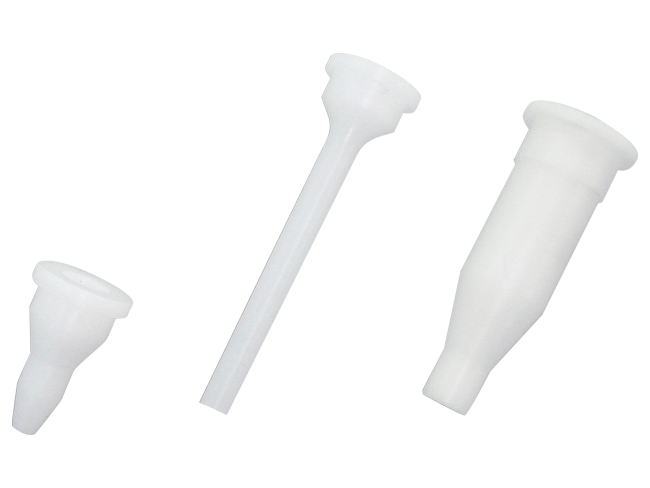

RVポンプ用ノズル

RVポンプ用ノズル

RV(ロータリーバルブ)ポンプ用のノズルです。

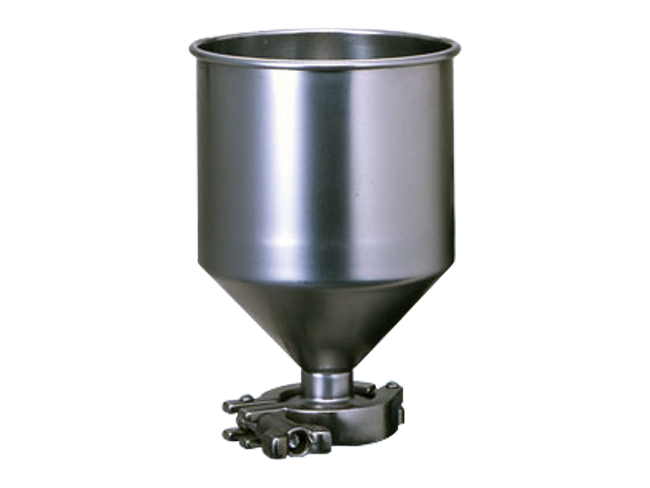

ホッパー容器

ホッパー容器

主にRVタイプを使用する際に、供給用容器として使用します。

オプション仕様例

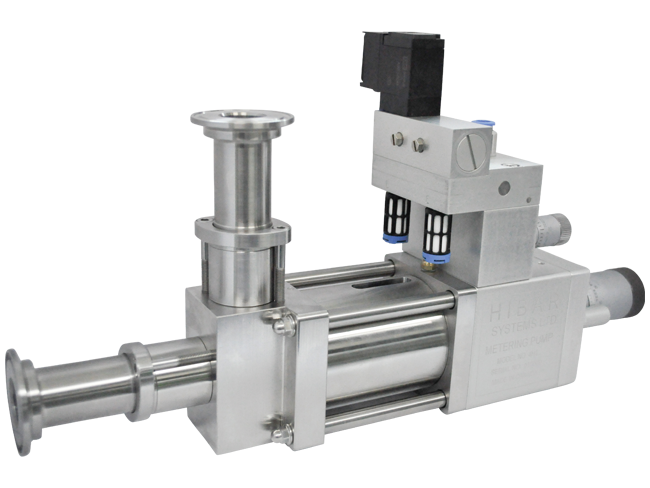

4HCVポンプ(90°ヘッドタイプ)

4HCVポンプ(90°ヘッドタイプ)

Bシリーズモーター駆動(駆動部ショートタイプ)

Bシリーズモーター駆動(駆動部ショートタイプ)

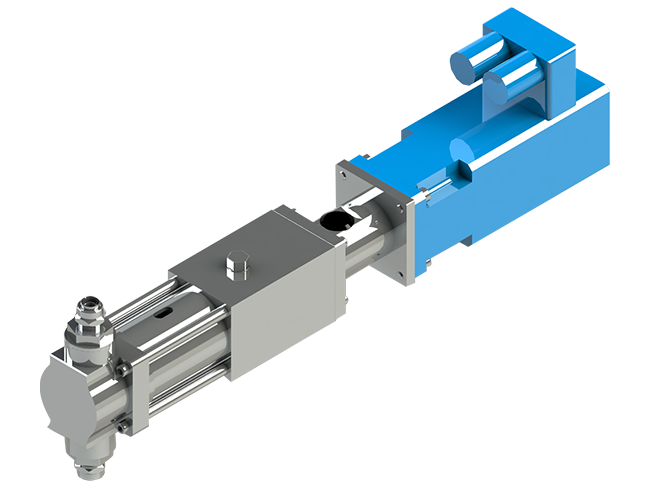

2BC(FC)ポンプ(フード&コスメ対応)

2BC(FC)ポンプ(フード&コスメ対応)

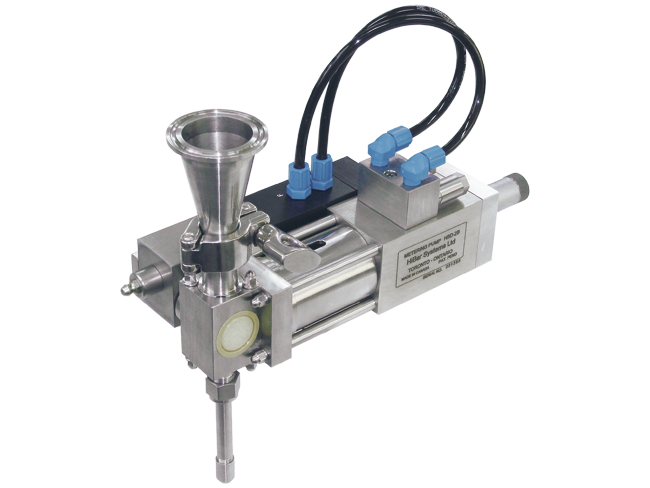

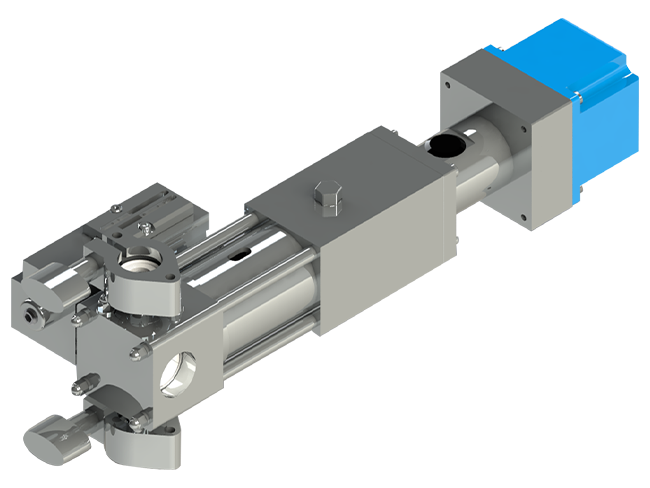

2BR(FC)ポンプ(フード&コスメ対応)

2BR(FC)ポンプ(フード&コスメ対応)

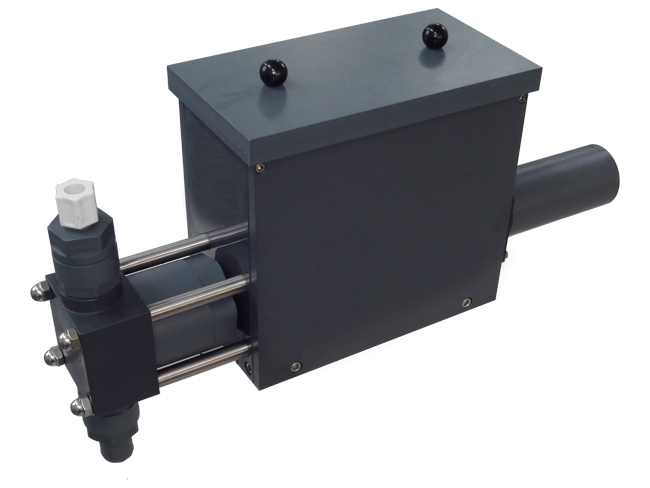

PVC大容量ポンプ(酸塩基性対応)

PVC大容量ポンプ(酸塩基性対応)

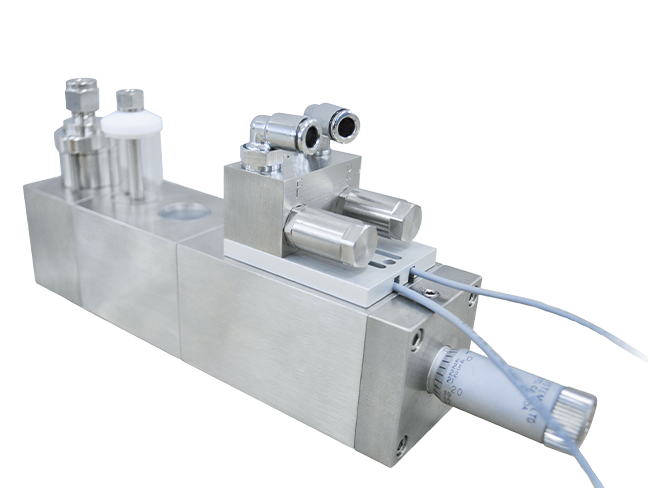

Bシリーズストロークモニター(マグネット内蔵式)

Bシリーズストロークモニター(マグネット内蔵式)

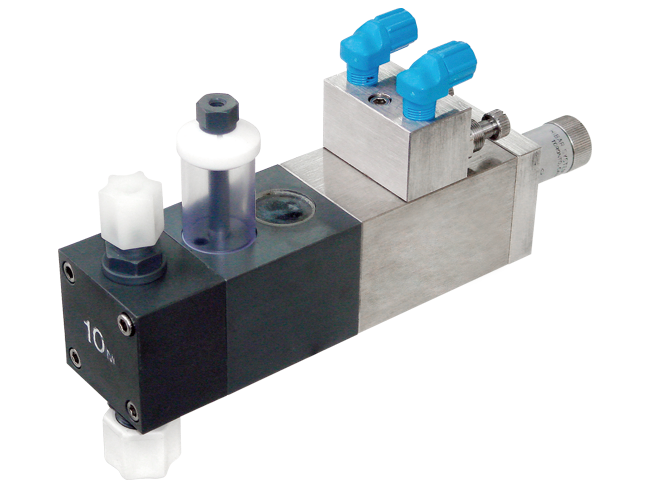

BシリーズPVCポンプ(酸塩基性対応)

BシリーズPVCポンプ(酸塩基性対応)

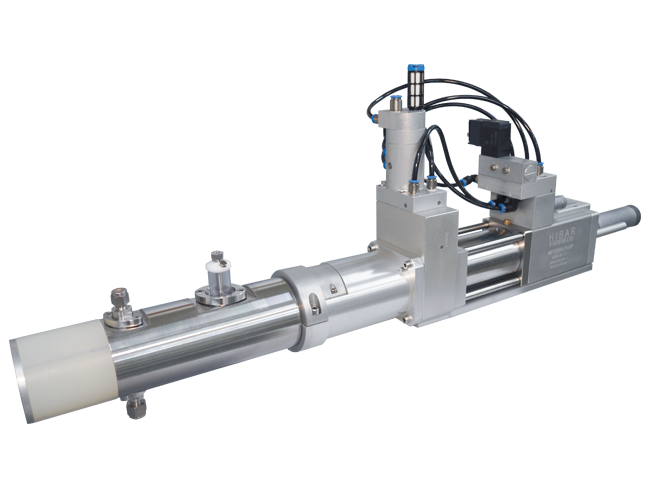

大容量ファーマポンプ(薬液充填対応 最大吐出量:100cc)

大容量ファーマポンプ(薬液充填対応 最大吐出量:60cc)
