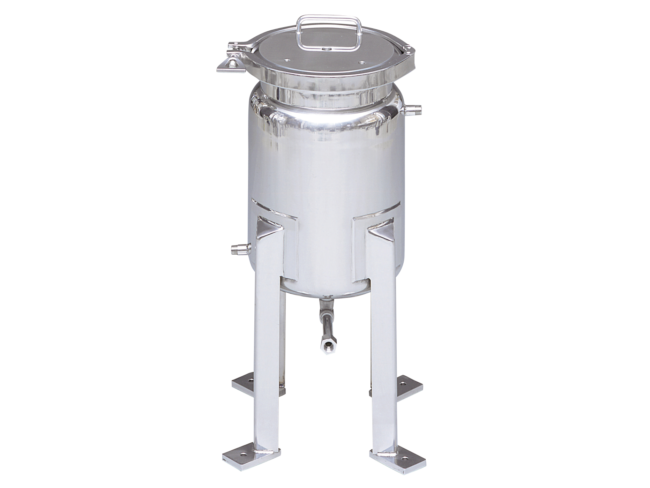

ジャケットタンク


安全性と熱効率化を考慮したジャケットタンクです。

ジャケットタンク
ジャケットタンク ジャケットタンク

特徴

  • タンク内の液体温度をコントロールするためのステンレスタンクです。
  • 温度調節器とセット使用することで、加温・保温・冷却の温度制御ができます。
  • 使用条件に合わせて熱量計算を行い、最適な温調方法をご提案します。


製品説明

タンク底は『皿鏡形状』『ホッパー形状』『片テーパー形状』『平板形状』など、液体の特性に合わせていろんな形で製作ができます。
使用したい温度・圧力・液体により、圧力容器の法規該当危険物や消防法に該当するかを判断し、条件に合ったジャケットタンクをカスタムメイドします。
ジャケット槽内に流す循環水の圧力や温度条件をもとに耐圧計算を行い、安全に使用できるタンクを設計・製作いたします。

目次

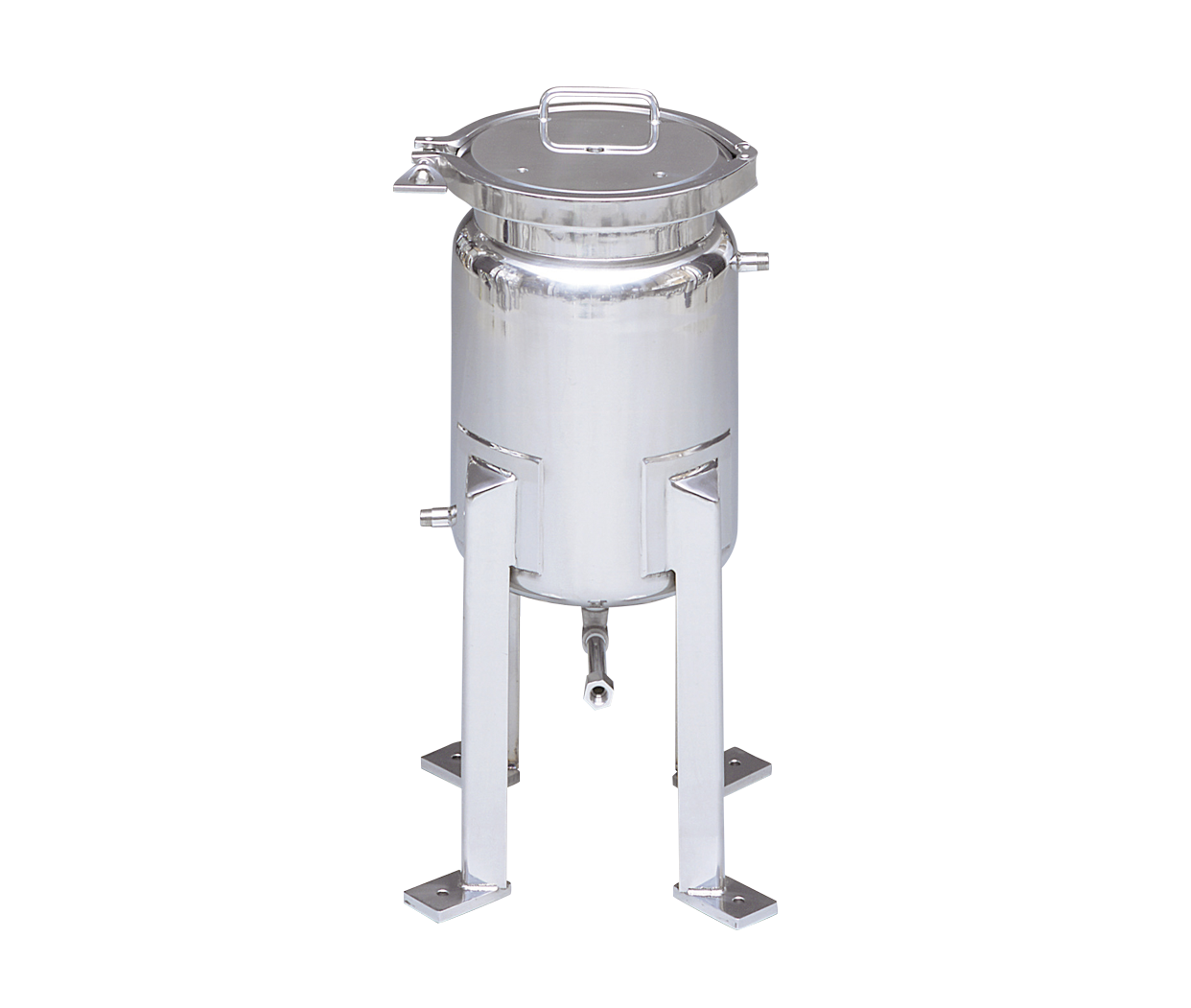

二層式ジャケットタンク

一般的な2重構造の加圧式ステンレスタンクです。
温度調節器と接続し、ジャケット槽内で温水や冷水を循環させることで加温・保温・冷却など、高精度な温度制御ができます。

平板型ジャケットリング

  最もオーソドックスなジャケットタンク!

   スタンダード

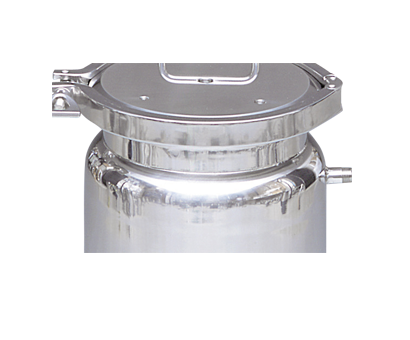

鏡板型ジャケットリング

  重たい大型タンクに適した軽量構造!

   軽量化

本体覗き窓付きジャケットタンク

  蓋を開けずに液量を確認できる!

   タンク本体に覗き窓の付いたジャケットタンクで、液体の量や状態を目視で確認できます。
   窓は加圧・真空で使用可能な強化ガラスです。

   液量目視確認

溶接式三層ジャケットタンク

  大型タンクに最適!汚れても気にせず丸洗いできる

   2層ジャケットタンクの外側に断熱材を巻き、断熱層を溶接します。
   溶接構造で液の侵入が無いため、断熱槽ごと丸洗いが可能です。

   火傷防止 結露防止 洗浄性UP 保温効果 保冷効果

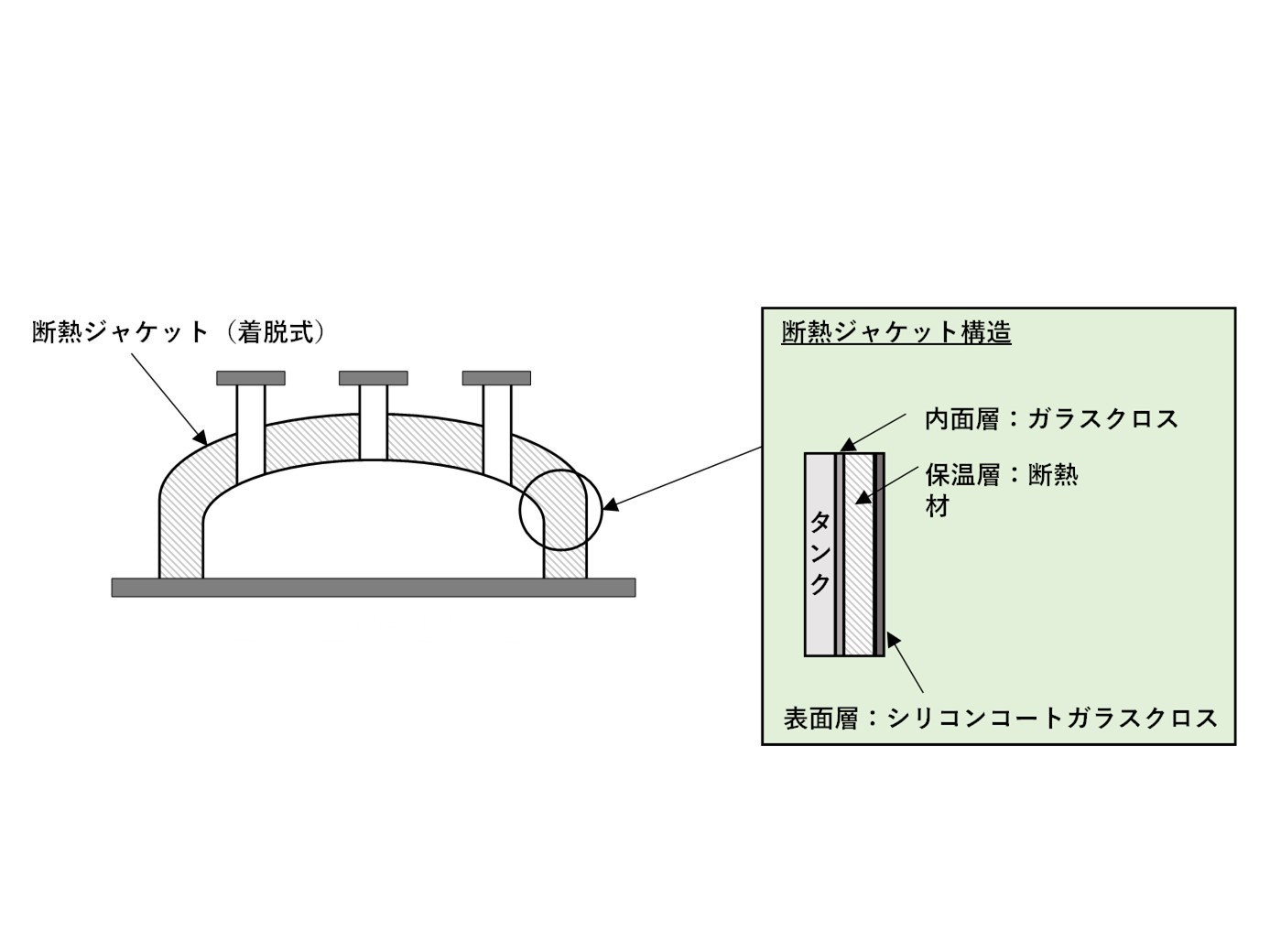

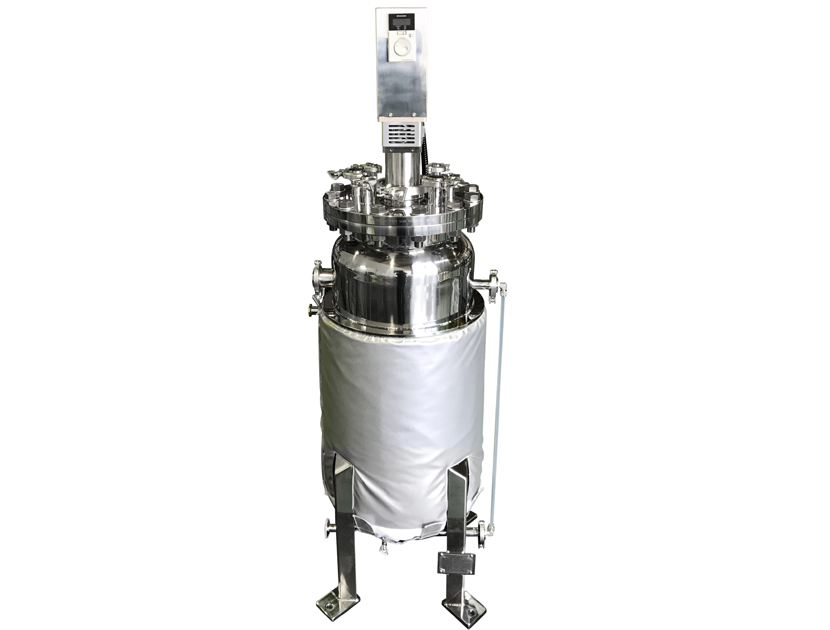

着脱式断熱ジャケット

  小~中サイズのタンクに簡単着脱!

   2層ジャケットタンクの外側に取り付ける保温・保冷用の断熱ジャケットです。
   柔軟性のある材質のため、マジックテープで固定ができます。

   着脱可能 火傷防止 保温効果 保冷効果

溶接式断熱ジャケット

  投げ込みヒーター加熱時の断熱に最適!

   ステンレスタンクの外側に断熱槽を溶接する保温・保冷用の断熱ジャケットです。
   溶接構造で液の侵入が無いため、断熱槽ごと丸洗いが可能です。

   火傷防止 洗浄性UP 保温効果 保冷効果

蓋保温ジャケット

 加熱されたタンクの熱は蓋に伝わり、熱くなった蓋は火傷の原因になります。
 蓋にも断熱施工することで熱ロスを抑え、保温の効率がUPします。

着脱式 蓋用保温ジャケット

  小~中サイズの蓋に簡単着脱!

   蓋の保温・保冷用断熱ジャケットで蓋の形状・ノズルレイアウトに合わせて製作します。
   タンク用と同様、柔軟性のある材質のため、マジックテープで固定ができます。

   着脱可能 火傷防止 保温効果 保冷効果


SUS板金式 蓋断熱ジャケット

  ノズルレイアウトが複雑な蓋にも対応可能

   ステンレスの薄板を貼り合わせた断熱材でノズルが多く複雑な形状でも施工が可能です。
   板の貼り合わせ部はコーキングを行い、液体の侵入を防ぎます。

   火傷防止 洗浄性UP 保温効果 保冷効果

ご希望に合わせて
タンクをカスタムできます!

お客様にいただくご要望に全く同じ条件のものは少なく、毎回お客様ごとに提案・カスタマイズをしております。
アイデアレベルでも構いません。お客様のやりたいことが実現できるかどうか、まずはお気軽にご相談ください。
