リリーフ弁・安全弁


法規タンクに対応!
第二種圧力容器や小型圧力容器に使用可能な安全弁「TRKシリーズ」
オールステンレスで腐食性に優れた高容量排気が可能なリリーフ弁「TRSシリーズ」が登場!

リリーフ弁・安全弁
リリーフ弁・安全弁

特徴

タンク内の圧力が異常に高まった際に、自動で開いて圧力を放出する弁です。
加圧タンク・圧力容器を安全に使用するためには欠かせない部品で、万が一タンクに大きな圧力がかかった時の事故を防止できます。
ボディの材質はステンレスのため、耐食性・耐薬品性に優れており、ステンレスタンクへの取付けに最適です。
法規タンクに使用できる機種もご用意しております。


製品説明

全5シリーズ(TRK・TRS・TR・TRV・TRR)のラインナップを取り揃えており、タンクの容量・仕様に合わせて選定いたします。
標準圧力のラインナップは在庫を常備しております。
標準圧力以外でご使用されたい場合は、オプションでご希望の圧力に設定が可能です。

目次

TRKシリーズ

  • 中型~大容量タンク用の安全弁です。
  • 3種類のサイズをラインナップしており、タンクのサイズや圧力により選択できます。
  • エア流路径が大きく、瞬時に圧力を開放できます。
  • 『第二種圧力容器』や『小型圧力容器』などの法規タンク用としても使用可能です。
  • 手動開閉用のハンドルが付いているため作動確認(点検)が簡単にできます。ハンドルは着脱式のため、点検時以外は外して使用できます。
TRK15 TRK20 TRK25
型式 吹き始め圧力 取付けサイズ 適合タンクサイズ(目安)* ボディ材質(接ガス部) シール材質
TRK15-01 0.1~0.15MPa Rc1/2 100~500L SCS13A/SUS316
(バネ:SUS304)
SCS13A
(メタルシール)
TRK15-02 0.19~0.24MPa
TRK20-01 0.1~0.15MPa Rc3/4 200~1000L
TRK20-02 0.19~0.24MPa
TRK25-01  0.1~0.15MPa Rc1 500L以上
TRK25-02 0.19~0.24MPa

   オプションで、ご希望の吹き始め圧力に設定ができます。(第二種圧力容器・小型圧力容器にもご対応可能です)

   ・設定圧力範囲:0.02~0.99MPa(圧力公差:設定圧力の±5%・最小±0.025MPa)

   ・設定圧力単位:0.01MPa単位で設定

   *適合タンクサイズは目安です。蓋の径や形状・仕様により最適なシリーズを選定いたします。

TRSシリーズ

  • 小型~中型タンク用のリリーフ弁です。
  • ボディ材質はオールステンレスのため腐食に強く、製薬・医療業界など、クリーンな環境にも非常に適しています。
  • 小型ボディながら高容量な排気が可能です。
  • 吊り輪を引っ張るだけで開閉できるため、簡単に作動確認(点検)ができます。
型式 吹き始め圧力 取付けサイズ 適合タンクサイズ(目安)* ボディ材質(接ガス部) シール材質
TRS10-01 0.1~0.15MPa R3/8 40~200L SCS13A/SUS316
(バネ:SUS304)
SCS13A
(メタルシール)
TRS10-02 0.19~0.24MPa

   オプションで、ご希望の吹き始め圧力に設定ができます。

   ・設定圧力範囲:0.1~0.99MPa(圧力公差:設定圧力の±5%・最小±0.025MPa)

   ・設定圧力単位:0.01MPa単位で設定

   *適合タンクサイズは目安です。蓋の径や形状・仕様により最適なシリーズを選定いたします。

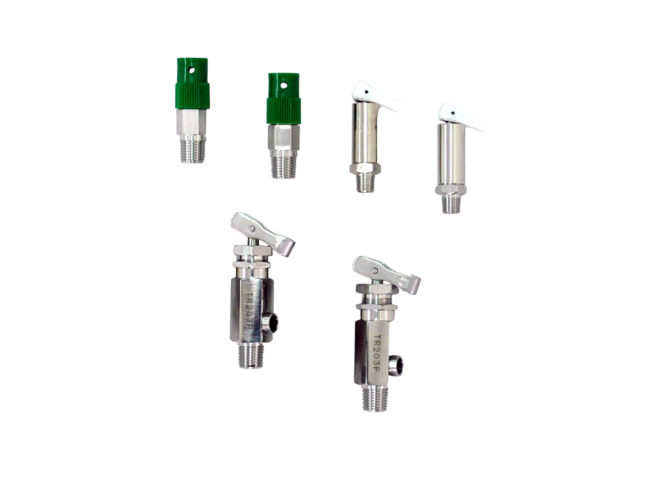

TRシリーズ

  • 小型タンク用のリリーフ弁です。
  • 接ガス部のボディ材質はステンレスSUS316を使用しています。
  • シール材質にFFKMを使用しているため、耐腐食性・耐薬品性に優れています。
  • 標準では4種類の設定圧力をラインナップしております。
型式 吹き始め圧力(※) 取付けサイズ 適合タンクサイズ(目安)* ボディ材質(接ガス部) シール材質
TR202P 0.19~0.21MPa R1/4 40L未満 SUS316 FFKM
TR203P 0.27~0.33MPa
TR205P 0.49~0.54MPa
TR207P 0.67~0.73MPa

   オプションで、ご希望の吹き始め圧力に設定ができます。

   ・設定圧力範囲:0.1~0.99MPa

   ・設定圧力単位:0.01MPa単位で設定

   ※吹き始め圧力は製造時の圧力です。

   経年変化によるオーリングの固着・スプリングの荷重変化等の影響によって、吹き始め圧力が変化する可能性があります。

   *適合タンクサイズは目安です。蓋の径や形状・仕様により最適なシリーズを選定いたします。

TRVシリーズ

  • 小型タンク用のリリーフ弁です。
  • ボディ材質は耐食性の強いステンレスSUS316製【Sタイプ】と、廉価タイプの真鍮製【Bタイプ】の2種類があります。
  • 標準では各4種類の設定圧力をラインナップしております。
  • 取付けサイズがR1/8と小さいため、小さな径の蓋にも取り付けが可能です。
型式 吹き始め圧力(※) 取付けサイズ 適合タンクサイズ(目安)* ボディ材質(接ガス部) シール材質
【ボディ材質:ステンレス】
TRV-S107 0.64~0.70MPa R1/8 20L未満 SUS316 FFKM
TRV-S105 0.49~0.55MPa
TRV-S103 0.24~0.30MPa
TRV-S102 0.19~0.25MPa
【ボディ材質:真鍮】
TRV-B107 0.64~0.70MPa R1/8 20L未満 真鍮ニッケルメッキ FFKM
TRV-B105 0.49~0.55MPa
TRV-B103 0.24~0.30MPa
TRV-B102 0.19~0.25MPa

   オプションで、ご希望の吹き始め圧力に設定ができます。

   ・設定圧力範囲:0.03~0.99MPa

   ・設定圧力単位:0.01MPa単位で設定

   ※吹き始め圧力は製造時の圧力です。

   経年変化によるオーリングの固着・スプリングの荷重変化等の影響によって、吹き始め圧力が変化する可能性があります。

   *適合タンクサイズは目安です。蓋の径や形状・仕様により最適なシリーズを選定いたします。

TRRシリーズ

  • 小型タンク用のリリーフ弁です。
  • 吹き始め圧力の変更が可能なため、汎用的に使用ができます。
  • 接ガス部の材質はステンレスSUS316、シール材質にフルオロカーボンを使用しているため、耐腐食性・耐薬品性に優れています。
型式 吹き始め圧力(※) 取付けサイズ 適合タンクサイズ(目安)* ボディ材質(接ガス部) シール材質
TRR100 0.18~0.20MPa R1/4 20L未満 SUS316 フルオロカーボン
TRR200 0.45~0.50MPa

   オプションで、ご希望の吹き始め圧力に設定ができます。

   ・設定圧力範囲:0.02~0.99MPa

   ・設定圧力単位:0.01MPa単位で設定



   ※吹き始め圧力は製造時の圧力です。

   経年変化によるオーリングの固着・スプリングの荷重変化等の影響によって、吹き始め圧力が変化する可能性があります。

   *適合タンクサイズは目安です。蓋の径や形状・仕様により最適なシリーズを選定いたします。
