製品説明

バレル(BPシリーズ)やニードルアダプタ(UNAシリーズ)などの先端に取り付け、3点同時に吐出する際に使用します。

標準品以外にも下記のような特注品が製作可能です。
●4本針、(針長20mm)在庫品
●1本針、2本針のロングタイプ 内径、針長をご指定ください。
●太針ニードル 内径Φ5.5まで製作可能です。
●オールステンレスニードル(SUS304, SUS316 指定可能)
●ハケ付ニードル ニードルサイズ、ハケサイズ、ハケ材質などが選択できます。

※特注ニードルの詳細につきましては、弊社営業部までお問い合せ下さい。

仕様

横にスライドしてください。横にスライドしてご覧ください
型 式 パイプ内径(ID) パイプ外径(OD)
UN3-18 0.82 1.20
UN3-19 0.67 1.00
UN3-20 0.61 0.91
UN3-21 0.51 0.81
UN3-22 0.41 0.71
UN3-23 0.36 0.61
UN3-24 0.32 0.56
UN3-25 0.27 0.51
UN3-26 0.23 0.45
UN3-27 0.20 0.41

・針長/20mm
・材質/針基:真鍮(クロムメッキ) 針:SUS304
・販売単位/1本

お気軽にご相談ください!

「こういうのできる?」「こんなことできますか?」
お客様にいただくご要望に全く同じ条件のものは少なく、毎回お客様ごとに提案・カスタマイズをしております。
アイデアレベルでも構いません。お客様のやりたいことが実現できるかどうか、まずはお気軽にご相談ください。

お気軽相談フォーム

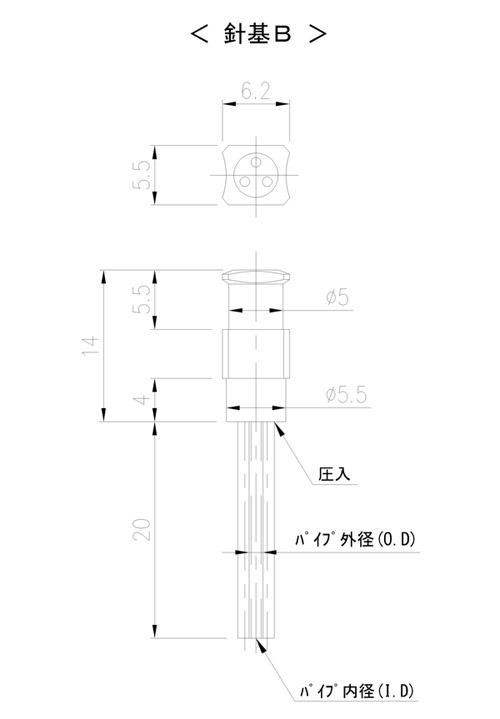

図面D
