製品説明

バレル(BPシリーズ)やニードルアダプター(UNAシリーズ)などの先端に取り付け、目的に合った吐出量を得るために使用します。
針長をご指定の長さで製作します。

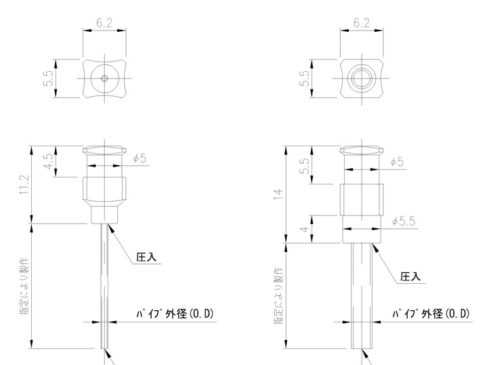

寸法図

左:針基A
右:針基B

ロングニードル UNLシリーズ

仕様

横にスライドしてください。横にスライドしてご覧ください
型式 内径I.D(mm) 外径O.D(mm)
UNL- 9-○○N 3.20 3.70
UNL-10-○○N 3.00 3.50
UNL-11-○○N 2.45 3.00
UNL-12-○○N 2.27 2.77
UNL-13-○○N 1.94 2.40
UNL-14-○○N 1.64 2.10
UNL-15-○○N 1.43 1.83
UNL-16-○○N 1.25 1.65
UNL-17-○○N 1.11 1.49
UNL-18-○○N 0.92 1.28
UNL-19-○○N 0.72 1.08
UNL-20-○○N 0.61 0.91
UNL-21-○○N 0.52 0.82
UNL-22-○○N 0.42 0.72
UNL-23-○○N 0.34 0.64
UNL-24-○○N 0.31 0.57
UNL-25-○○N 0.26 0.52
UNL-26-○○N 0.25 0.46
UNL-27-○○N 0.21 0.42
UNL-28-○○N 0.17 0.36
UNL-30-○○N 0.14 0.32

型式 : UNL-<ゲージ>-<針長>N (例:UNL-21-30N)

・材質/針基:真鍮(クロムメッキ) 針:SUS304
・販売単位/10本
