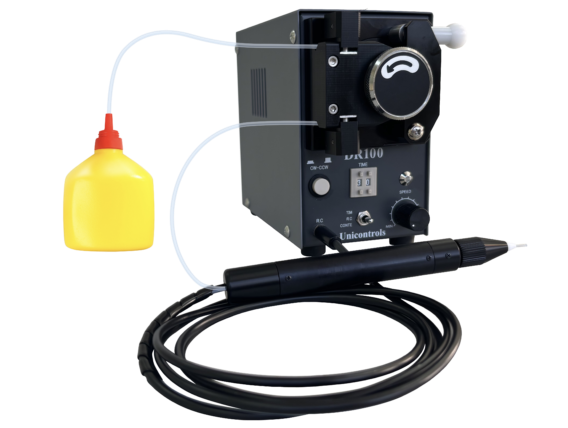

製品説明

コンパクト設計で低価格なチューブポンプです。
操作が簡単で、微量の間欠定量吐出から連続吐出までできます。自吸式ポンプのため、容器から直接吸入、吐出ができます。

＜特長＞
●材料が接するのはチューブだけなので、本体のメンテナンスは不要です。
●使用適用チューブはフッ素樹脂とシリコンの2種類ありますので、幅広い液体材料に使用できます。
●軽量小型なので場所を取らず、持ち運びにも便利です。

用途

瞬間接着剤、フラックス、溶剤、オイル、嫌気性接着剤、磁性流体インク、塗料などの低粘度材料の定量供給

仕様

横にスライドしてご覧ください

電源	DC12V + AC100V〜240Vアダプタ付 (100Vコンセントプラグ）
ローター回転数	5〜MAX 120 rpm
流量（例）	フッ素樹脂チューブ（AWG-16）120rpm時　2.0cc/min
吐出圧	最大0.5 MPa
適用材料	フッ素樹脂チューブにて1500cps以下のほとんどの液体
タイマー設定	0.1～9.9秒
モード	タイマーモード、連続モード

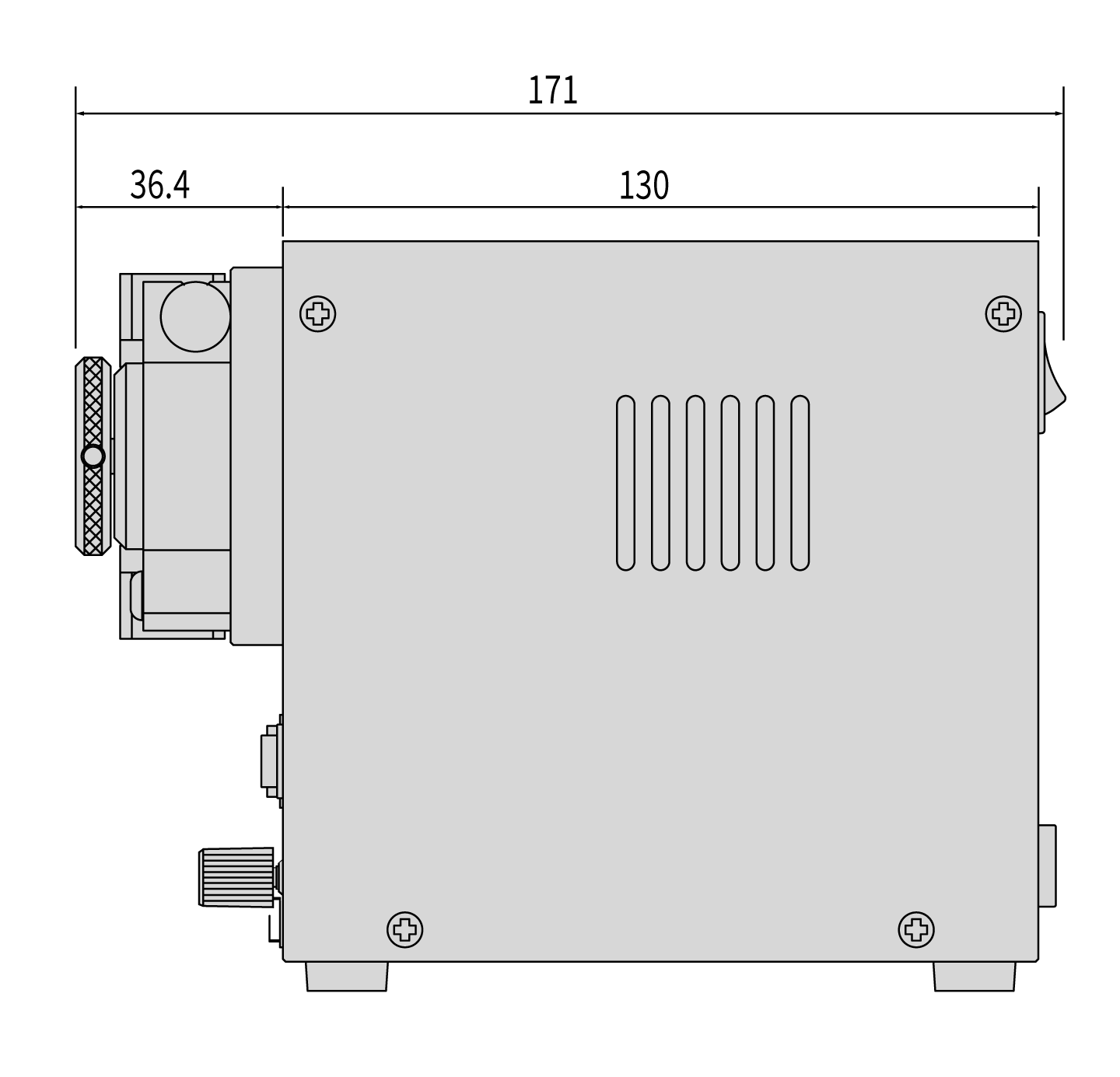

外形寸法	82（W）×171（D）×130（H）mm　※クランプガイド含めると 90（W）mm
重量	約1.8kg
標準付属品	ペン型スイッチ　1式（ノズルフェルール（AWG19-22用）、フッ素樹脂チューブ（AWG-19）2m ×1本）
	ノズルフェルール（AWG16-18用） ×1個
	フッ素樹脂チューブ（AWG-16）2m ×1本
	タービン油 ×1個
	入力用ジャック ×1個
	ACアダプタ（AC100-240V） ×1個

※標準のフッ素樹脂チューブ（AWG-19、AWG-16）以外をご使用になりたい場合は、当社営業部までご相談ください。



横にスライドしてご覧ください

■フッ素樹脂チューブ（AWG）サイズ

型式	チューブ内径（Φ）	チューブ外径（Φ）	チューブ固定用ガイド
AWG-24	0.56	1.06	TSガイド （オプション品となります）
AWG-22	0.68	1.18
AWG-20	0.86	1.46	Tガイド （標準装備されている固定ガイドとなります）
AWG-19	0.96	1.56
AWG-18	1.07	1.67
AWG-17	1.19	1.79
AWG-16	1.35	1.95
AWG-15	1.50	2.10
AWG-14	1.68	2.28
AWG-13	1.93	2.53
AWG-12	2.16	2.76
AWG-11	2.41	3.01
AWG-10	2.69	3.29

※フッ素樹脂チューブ（AWG-24、AWG-22）をご使用いただく場合は、オプション品のチューブ固定用ガイド「TSガイド」が必要です。
