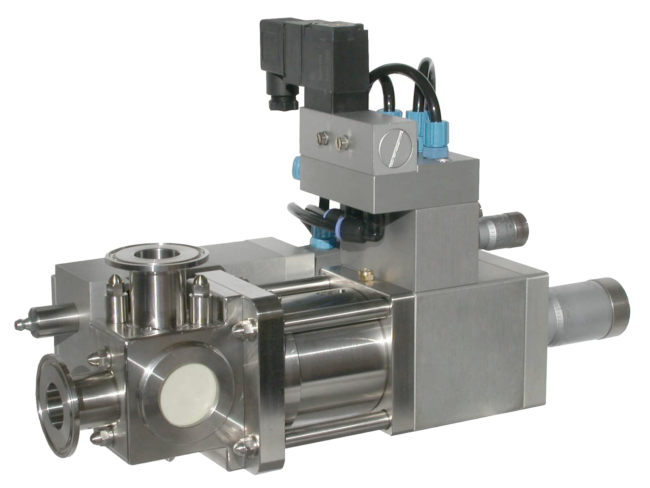

![Hシリーズ RVタイプ[エア駆動]](https://www.unicontrols.co.jp/wp-content/uploads/2020/05/hrv_air.png)
接液部品材質
A. ポンプヘッド | SUS316 |
B. ロータリーバルブ | ジルコニアセラミック |
C. オーリング | EPDM、FKM、シリコーン、CR、FFKM、カルレッツ® |
D. プランジャー | SUS316 |
E. チューブ | ポリエチレン、PFA |
F. プランジャースリーブ | SUS316、ジルコニアセラミック |
※カルレッツ®は米国デュポン社、デュポン株式会社または関連会社の商標あるいは登録商標です。
- 製品説明
-
3~2,000cc程度で、5,000~50,000cps程度の定量吐出に適しています。 セラミックロータリーバルブ設計なので耐久性にも優れています。
分解洗浄工程の短縮を考慮した設計で、食品・化粧品業界などの生産ラインで多く使われています。
<特長>
●高精度マイクロメータにより簡易的に吐出量の変更ができます。
●吸引/吐出スピードを別々に調整できるため、最適の吐出条件を設定できます。
●接液部材質を豊富に取り揃えており、あらゆる液体の吐出に対応可能です。
- 主な用途
-
●グリス、接着剤等の高粘度材料の定量吐出
●ケチャップ、ジャム等の高粘度材料の精密定量充填
●クリーム、軟膏等の高粘度薬品、化粧品材料の精密定量充填
●具入り食品・固形分入り化粧品等の精密定量充填
●食品、化粧品機械等への搭載
仕様
MODEL (型式) |
全長寸法 (mm) |
重量 (kg) |
最大吐出量 (cc) |
4H1R-9 | 383 | 7.9 | ~9.85 |
4H1R-33 | 358 | ~33.97 | |
4H1R-58 | ~58.12 | ||
4H2R-19 | 509 | 8.6 | ~19.71 |
4H2R-67 | 459 | ~67.98 | |
4H2R-116 | ~116.24 | ||
4H3R-29 | 637 | 9.3 | ~29.56 |
4H3R-100 | 560 | ~101.91 | |
4H3R-174 | ~174.35 | ||
4H4.5R-150 | 657 | 10.3 | ~152.8 |
4H4.5R-260 | ~261.5 | ||
5H3R-100 | 682 | 31.7 | 101.9 |
5H3R-290 | 291.8 | ||
5H3R-500 | 542.6 | ||
5H3R-1000 | 1013.6 | ||
5H6R-2000 | 759 | 33.1 | 2027.2 |
