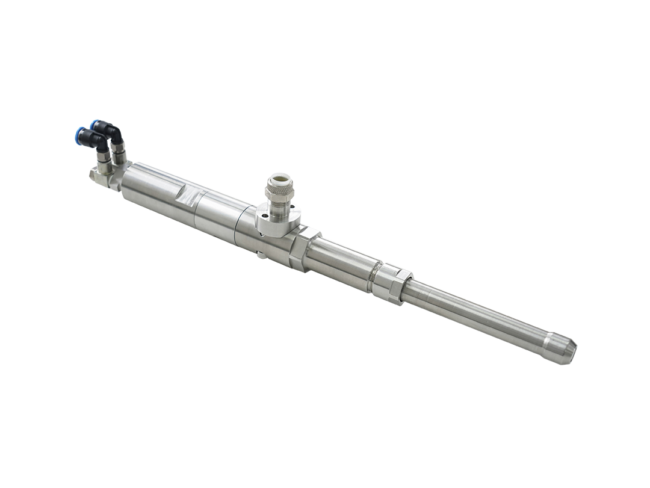

シャットオフノズル FT-1Rシリーズ

CAD図面ダウンロード

資料請求

シャットオフノズル FT-1Rシリーズ

資料請求
シャットオフノズル FT-1Rシリーズ
シャットオフノズル FT-1Rシリーズ

製品説明

FT-1Rシリーズは、食品・化粧品・医薬業界における”糸を引く”液体やスラリー状の液体を、液ダレなしで吐出するのに最適なノズルです。幅広いサイズをご用意しておりますので、ご用途に合わせたカスタマイズにも対応できます。

特長

  • ポジティブシャットオフ、ドリップフリー吐出が可能
  • ボディ材質がSUS316
  • どんな用途にも対応可能な幅広いスタイルと長さ
  • 分解洗浄が容易な構造
  • 取り付けし易いコンパクトなデザイン
  • 金属間シャットオフ
  • 空圧式ドライブとフロー制御
  • 一体型で衛生的
  • スタイル／デザインが豊富なインレットフィッティング
  • 耐圧性デザイン

仕様

横にスライドしてください。横にスライドしてご覧ください

単位：mm

フィルチューブサイズ（インチサイズ） 3/16” 1/4” 5/16” 3/8” 1/2”
型式 FT-1R-
S-T3		 FT-1R-
L-T3		 FT-1R-
S-T4		 FT-1R-
L-T4		 FT-1R-
S-T5		 FT-1R-
L-T5		 FT-1R-
S-T6		 FT-1R-
L-T6		 FT-1R-
S-T8		 FT-1R-
L-T8
ドライブボディ長 L1 57.8 108.6 57.8 108.6 57.8 108.6 57.8 108.6 57.8 108.6
フィルチューブ外径 D1 4.76 6.35 7.94 9.53 12.70
フィルチューブ肉厚 T 0.51 0.89
フィルチューブ先端外径 D2 5.84 7.11 9.14 10.67 13.97
フィルチューブ先端内径 D3 2.41 3.18 4.06 5.33 7.77
インレットボディ外径 D4 15.88 19.05
フィルチューブ長 インチ（mm） L2 1.5”～42.0”（38.1～1066mm） ご希望の長さをご指定下さい。（0.5”単位）

横にスライドしてください。横にスライドしてご覧ください

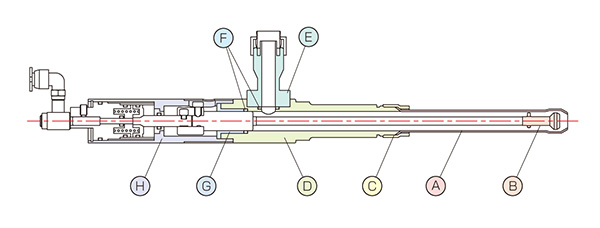

●接液部品材質

A. フィルチューブ SUS316 E. フィッテイング SUS316
B. ポペット SUS316 F. オーリング FKM　他
C. クランピングナット SUS316 G. プランジャブッシング PVDF
D. インレットボディ SUS316 H. ドライブボディASSY SUS316

※これらの精密定量ポンプ製品は、HIBARの技術ライセンスを基に製造されています。
