製品説明

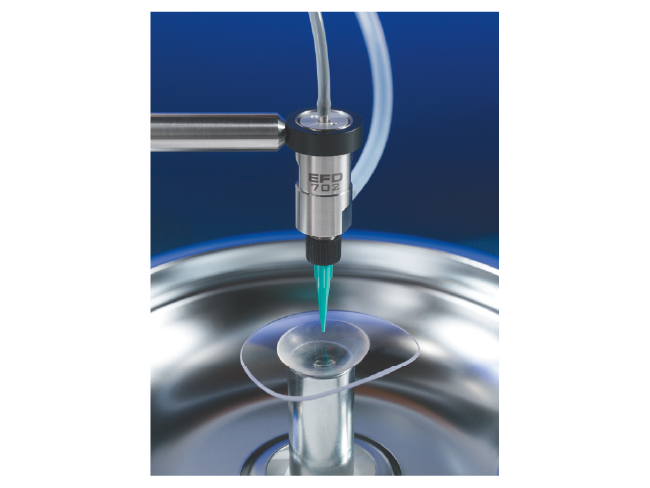

702シリーズは、標準バルブ製品と比較して約60%小型で約70％軽量に出来ており、取付場所が狭い場合や、サイズと重量に制限のある駆動アーム上でのご使用に適しています。

■702M-SS
光学メディア産業において、染料、UV硬化型ラッカー、UV硬化型接着剤などを安定した分量で正確な塗布が可能です。

■702V
UV硬化型接着剤などの低粘度、または中粘度液剤を、液だれすることなく均一にコーティングすることが可能です。

＜特長＞
●独自設計によりエアー混入防止
●いじり防止機能付きストローク調整
●迅速で確実なシャットオフ動作が液だれをなくし、優れた液切れ性を保持
●高速スループット

仕様

横にスライドしてご覧ください

寸法		63.5mm（H）×19.1mm（φ）
重量		49.3 g
駆動エアー圧力		0.48-0.62MPa（70-90psi）
最大液送圧力		0.48MPa（70psi）
液剤供給口		M5×0.8
取付		取付ブロック（#7020507）
サイクルレート		500回/分
材質	シリンダーボディー	SUS303
	接液ボディー	SUS303
	ピストン	SUS303
	ダイヤフラム	UHMW*ポリプロピレン（FDA**準拠） （オプションでフッ素樹脂製もご用意しています。）
	ノズル保持ナット	アルミニウム

全てのステンレスパーツは不動態処理済み
*UHMW ：超高分子量（Ultra High Molecular Weight）
**FDA：米国食品医薬品局

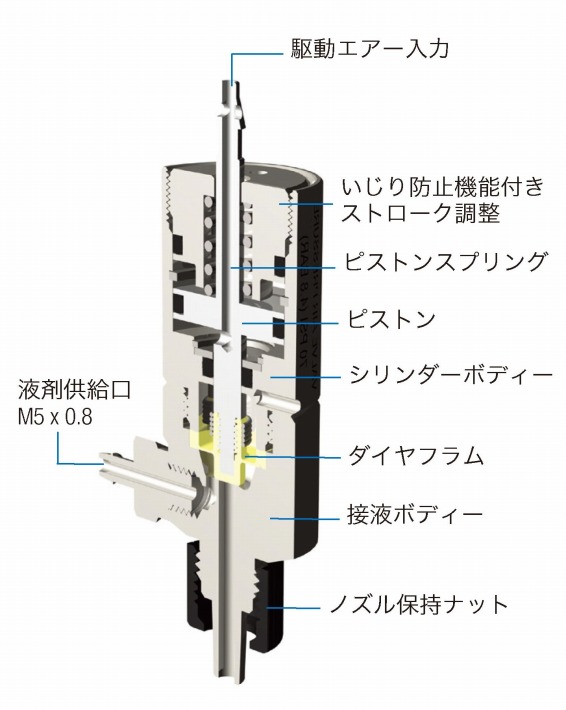

構造
