製品説明

Micro Coat®潤滑システムはLVLP(少量低圧)方式を採用し、精密プレス機において、潤滑剤を金型に均一に安定して塗布することが可能なシステムです。
非接触方式で均一なフィルム状にオイルを塗布するため、少量のオイルでムラなくコーティングをすることができます。連続吐出方式、パルス方式においても、オーバースプレー、ミスト、跳ね返りのない均一なコーティングを実現します。

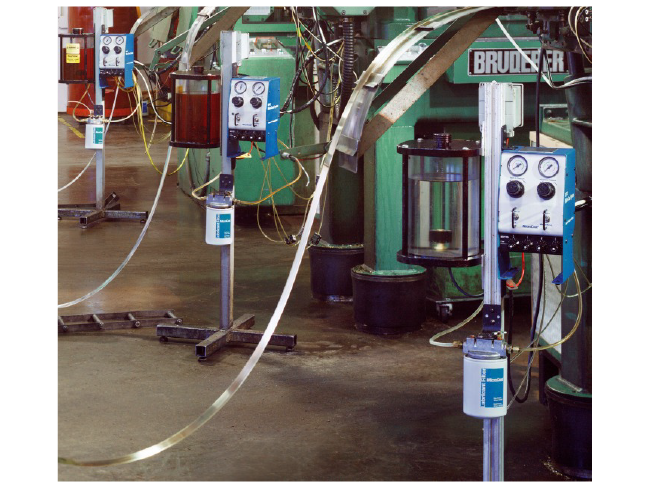

システム構成品はコントローラー、スプレーバルブ、マニホールド、タンクとなっており、用途に応じてスプレータイプ、数量の選択が可能です。

MC800潤滑システムは最大8台のバルブを制御します。流量を精密制御し、各バルブの流量を個別に調整可能です。バルブはワークの上下どちらにも取付け可能です。 システムは起動するとタンクにエアーが供給され、フィルターと流量コントローラーを経由してバルブにオイルが供給されます。

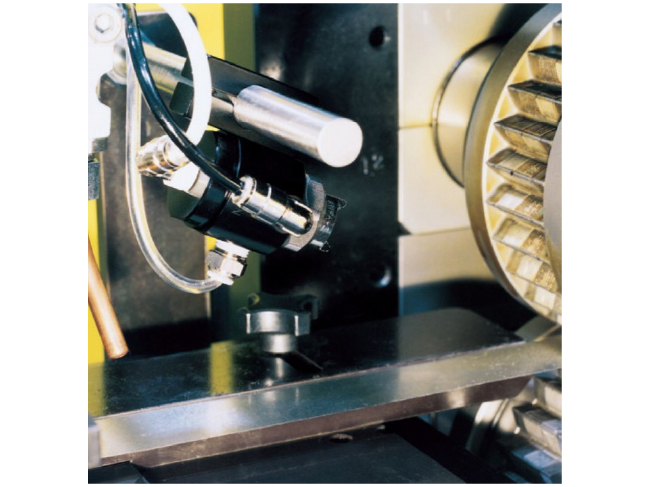

プレスが始まると3方エアーソレノイドによってシステムが起動し、少量低圧のエアーによってワーク表面に微細で均一な潤滑剤の膜が作られます。

<特長>
●均一でムラのないコーティング
●システムのモジュール化により拡張が容易
●オイルコーティング中でも調整が可能
●簡単な「プラグ&プレイ」設定方式



用途

チューブフォーミング,ファインブランキング,防錆剤の塗布,缶エンドプルタブフィンの成型,フォイルロール製造,コイルスリッティング,バルブ・ワイヤーコーティング,ブランクストックコーティング

仕様

横にスライドしてください。横にスライドしてご覧ください
■スプレーバルブ:スプレー形状に合わせて2タイプあります。

パーツ番号 仕 様 等
7008020
(MC785M)
寸 法:66.3(H)×49.3(直径)mm
スプレー形状:楕円(幅76.2mm)
重 量:206.4g
液剤供給口:1/8NPT
ノズル直径:1.17mm
7008013
(MC785M-WF)
寸 法:66.3(H)×49.3(直径)mm
スプレー形状:楕円(幅152.4mm)
重 量:206.4g
液剤供給口:1/8NPT
ノズル直径:1.17mm

■コントローラー

パーツ番号 仕 様 等
7008008
(MC800)
寸 法:14.6(W)×19.1(D)×27.6(H)cm
重 量:4.8kg
エアー入力要件:最低0.41MPa(60psi)
タンクエアー圧レギュレータ:最大0.21MPa(30psi)
ノズルエアーレギュレータ:最大0.21MPa(30psi)
圧力スイッチ定格:20VA 240V

■マニホールド:最大4台までのバルブを接続。2タイプご用意しております。

パーツ番号 仕 様 等
7008010 圧力スイッチ付き
7008003 圧力スイッチ無し

■タンク

パーツ番号 仕 様 等
7023843
(MC685M)
3.8L アクリル樹脂製透明
7023846
(MC686M)
7.5L アクリル樹脂製透明
7023849
(MC687M)
19L ステンレス製 低液面センサー付属
7023850
(MC687M-DFS)
19L ステンレス製 ダブル液面センサー
(中/低レベルを検出)付属
