リリーフバルブ


タンク内の圧力を抜くために使用します。(排気弁)

リリーフバルブ


特長
  • ・ タンク内の圧力が一定の圧力を超えた際に強制的に排気をして、タンク内圧力を設定圧力以上にならないようにします。作業終了時の蓋を開ける際(大気圧に戻す)に役立ちます。

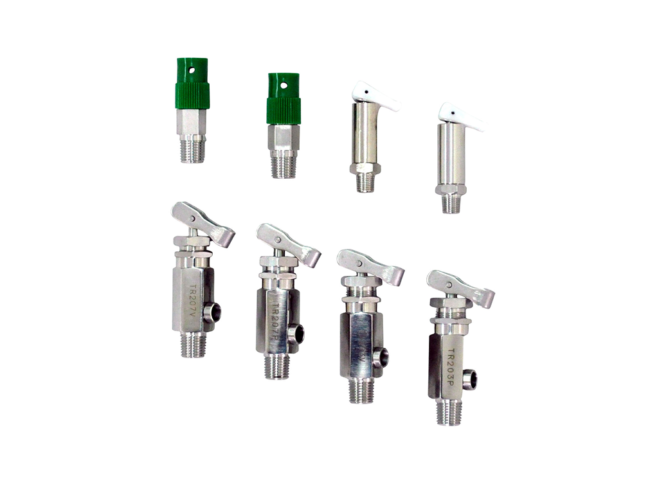

製品一覧

■TRVシリーズ
排気レバーを作動する事により、任意に排気ができます。
耐薬品性の強いTRV-S107と廉価タイプのTRV-B107の2種類があります。TRV-S107は流体接触部分がSUS316とFFKMですので、耐蝕性に優れています。

横にスライドしてください。横にスライドしてご覧ください
型式 吹始め圧力※ 強制排気 主な材質
TRV-S107

0.64~0.70MPa

SUS316/FFKM
TRV-B107 真鍮ニッケルメッキ/FFKM
※吹始め圧力は製造時の圧力です。経年変化によるオーリングの固着・スプリングの荷重変化等の影響によって、吹始め圧力が変化する可能性があります。

■TRRシリーズ
ポリエチレン製キャップを取り付けていますので、流体が直接人に触れないように流れを変えたり、大気中のコンタミネーションがバルブに混入するのを防ぎます。
リリーフする圧力を設定できるタイプのリリーフバルブで、圧力範囲によって2種類用意しています。
コンパクトな一体型ボディでスペースを取りません。
流体接触部分がSUS316とフロオロカーボンですので、耐蝕性に優れています。

横にスライドしてください。横にスライドしてご覧ください
型式 吹始め圧力※ 強制排気 主な材質
TRR100 0.18~0.20MPa 不可 SUS316/フロオロカーボン
TRR200 0.45~0.50MPa
※吹始め圧力は製造時の圧力です。経年変化によるオーリングの固着・スプリングの荷重変化等の影響によって、吹始め圧力が変化する可能性があります。

■TRシリーズ
排気レバーを作動することにより、任意に排気ができます。
ボディ、レバーなどはオールステンレス製で、シール材質はFKMと、より耐薬品性の強いFFKMの2種類あります。

横にスライドしてください。横にスライドしてご覧ください
型式 吹始め圧力※ 強制排気 主な材質
TR207V 0.67~0.73MPa SUS316/FKM
TR207P 0.67~0.73MPa SUS316/FFKM
TR203V 0.27~0.33MPa SUS316/FKM
TR203P 0.27~0.33MPa SUS316/FFKM
※吹始め圧力は製造時の圧力です。経年変化によるオーリングの固着・スプリングの荷重変化等の影響によって、吹始め圧力が変化する可能性があります。
