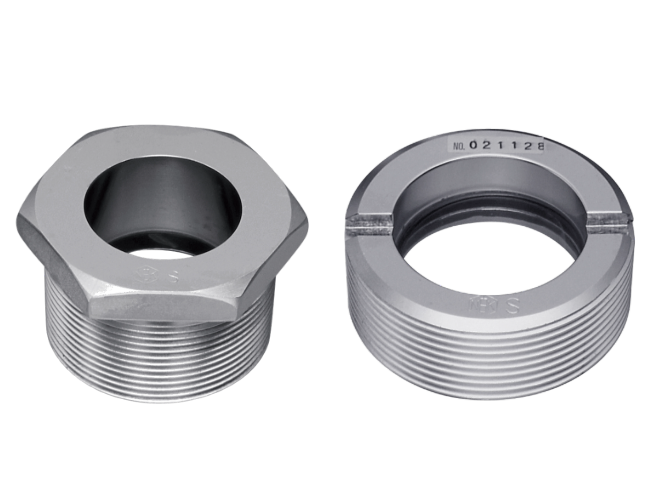

蓋覗き窓(ねじ込みタイプ)


タンク内の残量確認が容易にできます。

蓋覗き窓(ねじ込みタイプ)


特長
  • ・ 蓋に取り付けてタンク内部を確認するための窓です。
  • ・ タンクの形状によっては本体の上部に取り付ける場合もあります。
  • ・ 取り付けに専用ソケットを使用するため、曲面にも取り付けが可能です。


製品説明

・USKシリーズは、蓋に直接ねじ込むタイプです。
 (蓋にタップ加工またはソケットを溶接し、覗き窓をねじ込んで使用)
・ガラスと金属環が直接溶着しており、接着剤は使用していません。
・ガラスと金属が一体となっているため、ガラス製品としてはかなりの強度があります。

※本タイプの覗き窓は、第二種圧力容器、小型圧力容器には使用できません。

横にスライドしてください。横にスライドしてご覧ください

■ストレートネジ仕様

型式 可視部径(mm) ネジ規格 最高使用圧力(MPa) 材質 最高使用温度(℃)
USKG-1Q 25 G1-1/4 真空~1.96 SUS304 230
USKG-2 40 G2 真空~1.96 SUS304 180
USKG-C3 70 G3 真空~1.76 SUS304 100
USKG-C4 86 G4 真空~2.94 SUS316 80

※使用圧力が1Qは1.2MPa、他は1.0MPaより高くなると最高使用温度は低下します。



■テーパーネジ仕様

型式 可視部径(mm) ネジ規格 最高使用圧力(MPa) 材質 最高使用温度(℃)
USKR-1Q 25 R1-1/4 大気圧~1.96 SUS304 230
USKR-2 40 R2 大気圧~1.96 SUS304 180
USKR-C3 66 R3 大気圧~2.94 SUS316 120
USKR-C4 86 R4 大気圧~2.94 SUS316 80

※使用圧力が1Qは1.2MPa、他は1.0MPaより高くなると最高使用温度は低下します。



■テーパーネジ仕様(省スペース仕様)

型式 可視部径(mm) ネジ規格 最高使用圧力(MPa) 材質 最高使用温度(℃)
USKX-1Q 25 R1-1/4 大気圧~1.96 SUS304 230
USKX-2 40 R2 大気圧~1.96 SUS304 180

※使用圧力が1Qは1.2MPa、他は1.0MPaより高くなると最高使用温度は低下します。
※材質は、オプションでSUS316もございます。
