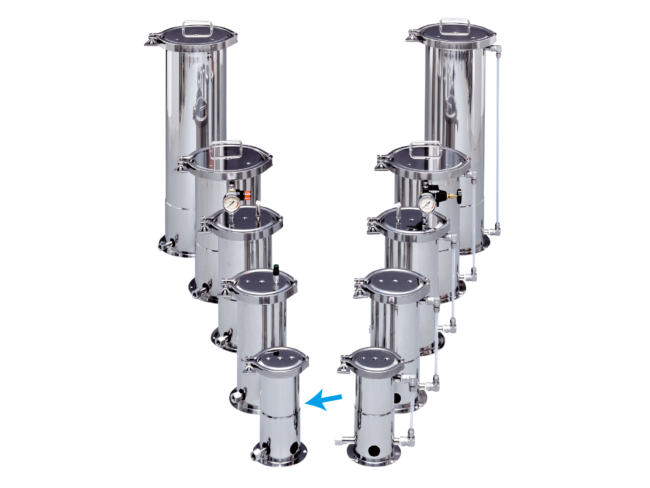

開口部が広く、洗浄性・拡張性に
優れたタンク

TB1N

型式説明表

型式説明表 TB1N
特長
  • ・ 材料を直接タンクに投入して使用するタイプで、開口部が広く、洗浄等のメンテナンスが容易です。
  • ・ プランジャーを使用する事により、高粘度材料の圧送も可能です。
  • ・ 新たなラインナップとしてタンク容量20ℓで高さを抑えたTB21Dを標準化致しました。

TB1N
仕様

CAD図面ダウンロード

構成図

名称

材質

TB1N TB1N

構造図

TB1N TB1N
① オーリング
NBR
（FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です）
② クランプ金具
SUS304
③ 加圧容器蓋
SUS304
④ 加圧容器本体
SUS304
⑤ エルボ継手
SUS304
⑥ アウトポートパイプ
SUS304
  • ※SUS316Lでの製作も可能です。
  • ※カルレッツ®は米国デュポン社、デュポン株式会社または関連会社の商標あるいは登録商標です。
名称/材質
  • ① オーリング
    NBR
    （FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です）
  • ② クランプ金具
    SUS304
  • ③ 加圧容器蓋
    SUS304
  • ④ 加圧容器本体
    SUS304
  • ⑤ エルボ継手
    SUS304
  • ⑥ アウトポートパイプ
    SUS304

プランジャー装着例

プランジャーを使用する事により、高粘度材料の圧送も可能です。

TB1N

シリーズ比較

型式
TB1N
TB1N
TB3N
TB3N
TB5N
TB5N
TB10N
TB10N
TB20N
TB20N
TB21D
TB21D
材質
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
使用圧力
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
蓋着脱方式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
シール方式
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
リリーフバルブ
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
仕上
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
容量（L）
1
3
5
10
20
20
直胴部（mm）
163
258
308
346
597
400
全高（mm）
268
372
427
474
725
540
内径（mm）
97
133
158
208
208
259
D（mm）
141
185
210
260
260
310
板厚（mm）
2
2
2
2
2
2
重量（kg）
2.8
5.4
7.4
12.0
14.8
17.0

※パッキン材質は標準のNBR以外に、FKM・シリコン・EPDMなどがあります。使用する材料に合わせてお選び下さい。

よく一緒に購入されている製品

オーリング（旧）＿2021/9/14非公開

TB1N

プランジャー

TB1N

ご希望に合わせて
タンクをカスタムできます！

標準タンクやオプションの追加では要求を満たすことができない場合は、
タンクのカスタムオーダーで対応しております。ご希望の仕様に合わせて一から設計・製作いたします。

カスタムページへ
  図面DL

お気軽相談
