TMC39


TMC39


型式説明表

型式説明表 TMC39


特長
  • ・ 当社標準品のTNシリーズと比べ、軽量・安価です。
  • ・ 軽量タイプの中では唯一撹拌ユニットが標準でセットできます。
  • ・ 液面計(オプション)はタンク内の液面を確認できる範囲が広くなり、ほぼタンク内の全量のレベルが確認できます。

TMC39
仕様

構成図

名称

材質

TMC39

構造図

TMC39

① 加圧容器本体
SUS304
② クランプ金具(100A)
SUS304
③ 加圧容器蓋(100A)
SUS304
④ オーリング
NBR
(FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です)
⑤ 取手
SUS304
⑥ エルボ継手(Rc3/8)
SUS304
⑦ 長ニップル(R3/8)
SUS304
⑧ 六角ソケット(Rc3/8)
SUS304
⑨ 六角キャップ(R1/4)
SUS304
  • ※SUS316Lでの製作も可能です。
  • ※カルレッツ®は米国デュポン社、デュポン株式会社または関連会社の商標あるいは登録商標です。
名称/材質
  • ① 加圧容器本体
    SUS304
  • ② クランプ金具(100A)
    SUS304
  • ③ 加圧容器蓋(100A)
    SUS304
  • ④ オーリング
    NBR
    (FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です)
  • ⑤ 取手
    SUS304
  • ⑥ エルボ継手(Rc3/8)
    SUS304
  • ⑦ 長ニップル(R3/8)
    SUS304
  • ⑧ 六角ソケット(Rc3/8)
    SUS304
  • ⑨ 六角キャップ(R1/4)
    SUS304

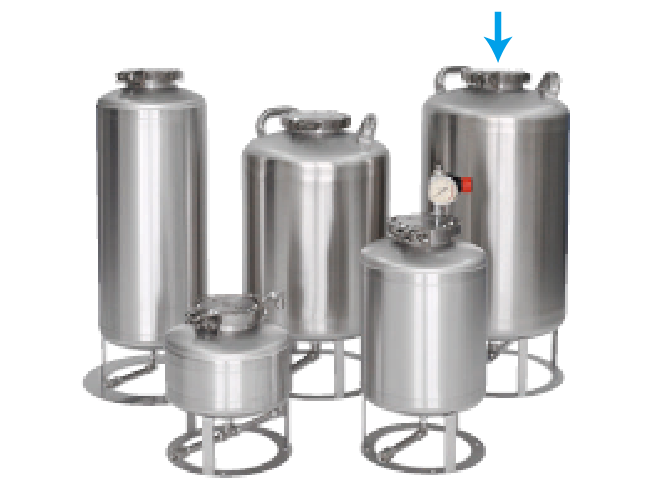

シリーズ比較

型式
TMC39
TMC39
TMC5
TMC10
TMC21
TMC30
材質
SUS304(SUS316Lでの製作も可能)
SUS304(SUS316Lでの製作も可能)
SUS304(SUS316Lでの製作も可能)
SUS304(SUS316Lでの製作も可能)
SUS304(SUS316Lでの製作も可能)
使用圧力
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
蓋着脱方式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
シール方式
オーリングシール式(標準NBR*)
オーリングシール式(標準NBR*)
オーリングシール式(標準NBR*)
オーリングシール式(標準NBR*)
オーリングシール式(標準NBR*)
リリーフバルブ
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
仕上
内面酸洗、外面(直胴部)ヘアライン
内面酸洗、外面(直胴部)ヘアライン
内面酸洗、外面(直胴部)ヘアライン
内面酸洗、外面(直胴部)ヘアライン
内面酸洗、外面(直胴部)ヘアライン
容量(L)
39
5
10
20
30
直胴部(mm)
435
87
239
474
340
全高(mm)
663
277
429
664
568
内径(mm)
312.6
226.4
226.4
226.4
312.6
D(mm)
312
228
228
300
312
板厚(mm)
1.2(直胴部)
0.8(直胴部)
0.8(直胴部)
0.8(直胴部)
1.2(直胴部)
重量(kg)
8.7
3.2
4.1
5.3
7.7

※オーリング材質は標準のNBR以外に、FKM・シリコン・EPDM・FFKM・カルレッツ®・FEP/シリコンダブルオーリングなどがあります。
使用する材料に合わせてお選び下さい。
