TN39A

CAD図面ダウンロード

資料請求

TN39A

資料請求

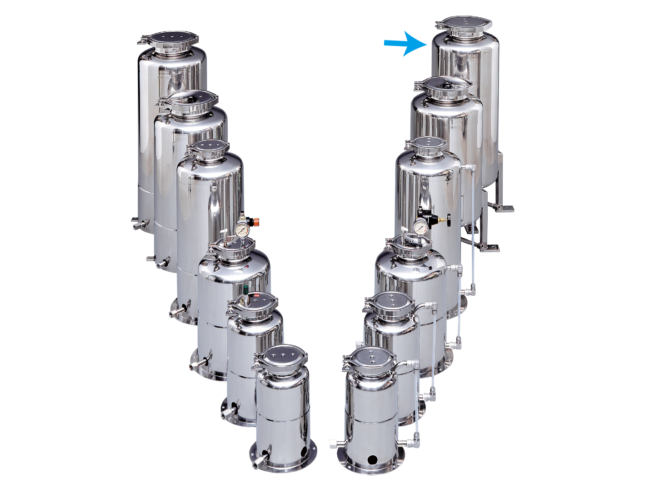

TBシリーズの廉価版。3～100Lまで、充実のラインアップ

TN39A

型式説明表

型式説明表 TN39A
特長
  • ・ 蓋を胴体径より小さくしてコストを抑えています。
  • ・ 39Lタイプは下部がアングル脚（Aタイプ）とハカマ（Bタイプ）の2種類あります。

TN39A
仕様

CAD図面ダウンロード

構成図

名称

材質

TN39A TN39A

構造図

TN39A TN39A
① オーリング
NBR
（FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です）
② クランプ金具
SUS304
③ 加圧容器蓋
SUS304
④ 加圧容器本体
SUS304
⑤ エルボ継手
SUS304
⑥ アウトポートパイプ
SUS304
  • ※SUS316Lでの製作も可能です。
  • ※カルレッツ®は米国デュポン社、デュポン株式会社または関連会社の商標あるいは登録商標です。
名称/材質
  • ① オーリング
    NBR
    （FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です）
  • ② クランプ金具
    SUS304
  • ③ 加圧容器蓋
    SUS304
  • ④ 加圧容器本体
    SUS304
  • ⑤ エルボ継手
    SUS304
  • ⑥ アウトポートパイプ
    SUS304

シリーズ比較

型式
TN39A
TN39A
TN3B
TN3B
TN5B
TN5B
TN10B
TN10B
TN20B
TN20B
TN30A
TN30A
TN30B
TN30B
TN39B
TN39B
TN50A
TN50A
TN100A
TN100A
材質
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
SUS304（SUS316Lでの製作も可能）
使用圧力
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
最大0.49MPa
0.2MPa未満
0.2MPa未満
蓋着脱方式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
フェルールクランプ式
シール方式
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
オーリングシール式（標準NBR＊）
リリーフバルブ
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
オプションより選択
仕上
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
内外面バフ研磨
容量（L）
39
3
5
10
20
30
30
39
50
100
直胴部（mm）
470
180
233
192
407
435
435
470
400
500
全高（mm）
744
354
417
410
625
710
670
704
761
900
内径（mm）
300
158
180
250
250
300
300
300
400
500
D（mm）
462
210
230
310
310
462
366
366
560
660
板厚（mm）
2
2
2
2
2
2
2
2
3
3
重量（kg）
18.4
4.5
5.5
7.5
9.8
17.8
15.2
15.8
32
48

※オーリング材質は標準のNBR以外に、FKM・シリコン・EPDM･FFKM･カルレッツ®・FEP／シリコンダブルオーリングなどがあります。
使用する材料に合わせてお選び下さい。
