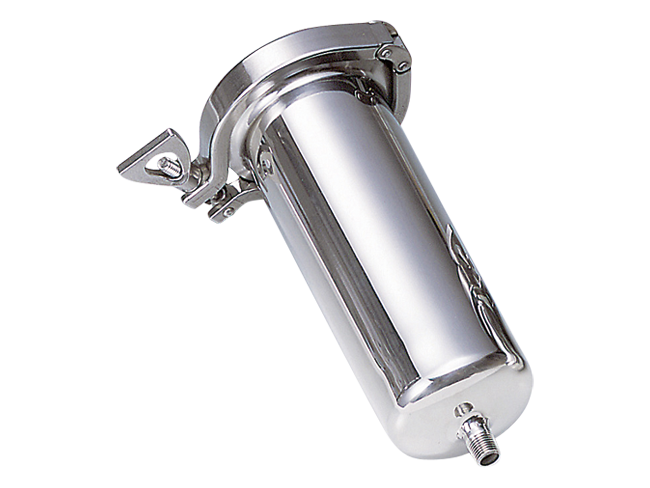

TP700
仕様

CAD図面ダウンロード

構成図

名称

材質

構造図

名称/材質: ① オーリング
NBR
（FKM、EPDM、シリコン、FEP/シリコンダブルオーリング、FFKM、カルレッツ®に変更可能です）

② クランプ金具
SUS304

③ 加圧容器蓋
SUS304

④ 加圧容器本体
SUS304

TP用ホルダ

型式	TP700	TP500	TP300
材質	SUS304（SUS316Lでの製作も可能）	SUS304（SUS316Lでの製作も可能）	SUS304（SUS316Lでの製作も可能）
使用圧力	最大0.49MPa	最大0.49MPa	最大0.49MPa
蓋着脱方式	フェルールクランプ式	フェルールクランプ式	フェルールクランプ式
シール方式	オーリングシール式（標準NBR＊）	オーリングシール式（標準NBR＊）	オーリングシール式（標準NBR＊）
リリーフバルブ	オプションより選択	オプションより選択	オプションより選択
仕上	内外面バフ研磨（＃400）	内外面バフ研磨（＃400）	内外面バフ研磨（＃400）
容量（L）	0.7	0.5	0.3
直胴部（mm）	200	150	88
全高（mm）	244	194	132
内径（mm）	72	72	72
D（mm）
板厚（mm）	2	2	2
重量（kg）	1.7	1.5	1.3

※オーリング材質は標準のNBR以外に、FKM・シリコン・EPDM･FFKM･カルレッツ®・FEP／シリコンダブルオーリングなどがあります。
使用する材料に合わせてお選び下さい。

オーリング（旧）＿2021/9/14非公開

プランジャー

ご希望に合わせて
タンクをカスタムできます！

標準タンクやオプションの追加では要求を満たすことができない場合は、
タンクのカスタムオーダーで対応しております。ご希望の仕様に合わせて一から設計・製作いたします。
